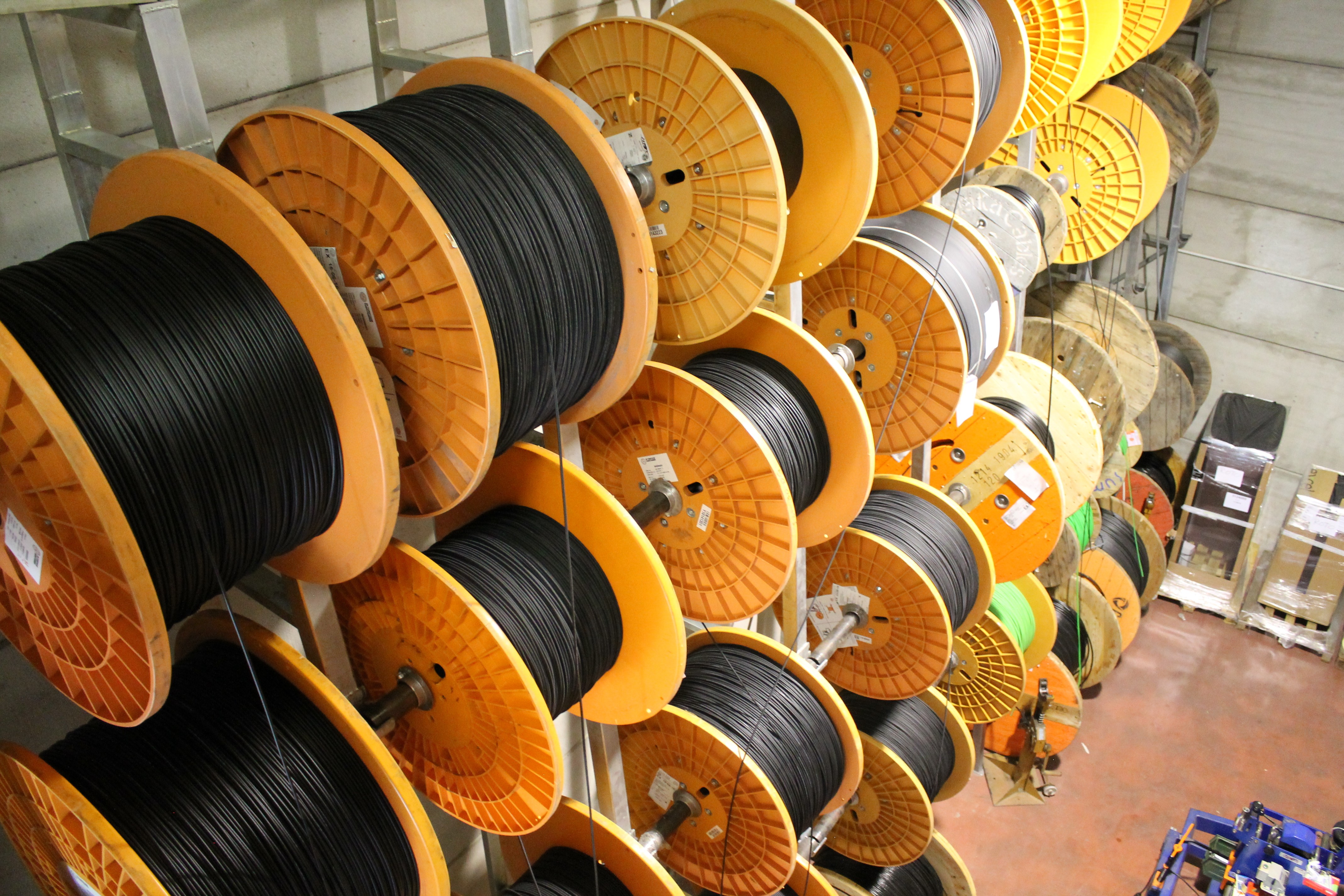

CABLES DE FIBRA OPTICA
Los filamentos de silice que forman la fibra óptica presentan una gran resistencia a la tensión, sin embargo son muy frágiles frente a la torsión. Teniendo en cuenta que para utilizar la fibra óptica en telecomunicaciones, las instalaciones van a estar expuestas a muchas y muy diversas condiones (tensión, aplatamiento, torsión y exposicion a muchos y muy diferentes agentes externos). Debido a estas factores, existen una gran variedad de tipo de cables de fibra óptica. A la hora de elegir el tipo de cable de fibra óptica que se necesita para una aplicación concreta, se deben tener en cuenta distintos factores.
-1º Ancho de banda que se necesita y distancia que se pretende salvar.
La elección del tipo de cable va a depender en primera instancia de la necesidad de ancho de banda y de las distancias que se deban salvar. Partiendo de estas dos premisas, los cables con fibra óptica multimodo (MM), son adecuados para distancias limitadas, en función del protocolo que se desea utilizar. Los cables de f.o. de 62,5/125 (OM1) y 50/125 (OM2, OM3 y OM4) son los más limitados en distancia. A longitud de onda de 1300nm, pueden soportar 100 Mbps hasta 2km; 1 Gbps a 550m; y 10Gigabit Ethernet a 300m. Sin embargo al utilizar emisores de longitud de onda de 850nm cada tipo de fibra multimodo se comporta de forma distinta. A mayor velocidad de transmisión menor es la distancia máxima. Así para 1Gbps; los límites de distancia para la fibra OM1 es de 330m, OM2: 550m, OM3: 900m, OM4: 1040m.
Cuando se trata de cubrir distancias a partir de 2 km, la mejor opción es la fibra monomodo.
Porque no poner siempre fibra monomodo?
A priori a igual composición, la fibra óptica SM es más económica que la MM. Sin embargo los interfaces que se utiliza para la fibra SM (basados en laser), son más caros que los utilizados para la fibra MM (basados el led).
-2º Tipo de instalación; interior o exterior.
La elección del tipo de cable, en función de si la instalación va a ser realizada en interior o se trata de una instalación expuesta a las inclemencias del tiempo, está más enfocada a la arquitectura propia del cable y a los materiales que componen las cubiertas de protección.
Teniendo en cuenta este aspecto; los cables diseñados para instalaciones en interior de edificios, se construyen con materiales que no emitan humos opacos (de forma que permitan ver en caso de incendio las posibles salidas), ni tóxicos (para evitar que se produzcan fallecimientos por asfixia), ni ácidos (evitando así que afecten a sistemas electrónicos).
Para instalaciones en exterior, habrá que tener en cuenta otros factores como; que sean resistentes a los rayos UV (en el caso que estén expuestos directamente a la luz del sol), que tengan una mayor protección contra los impactos, aplastamientos, resistentes a los roedores, y en el caso de que pueda quedar inundado, debe tener una cubierta impermeable y algún compuesto bloqueante del agua (en el caso de que se pudiese producir un poro).
-3º Existencia de agentes externos que puedan afectar de alguna forma al buen estado y funcionamiento.
Es el caso de instalaciones submarinas, en las cuales han de tenerse en cuenta tanto la estanqueidad, la resistencia a la presión, la tensión a que pueden verse sometidos debido a las fuertes corrientes, así como presentar resistencia a organismos que pueden perforar las capas de la cubierta.
En instalaciones industriales deben tenerse en cuenta la resistencia a determinados productos químicos.
