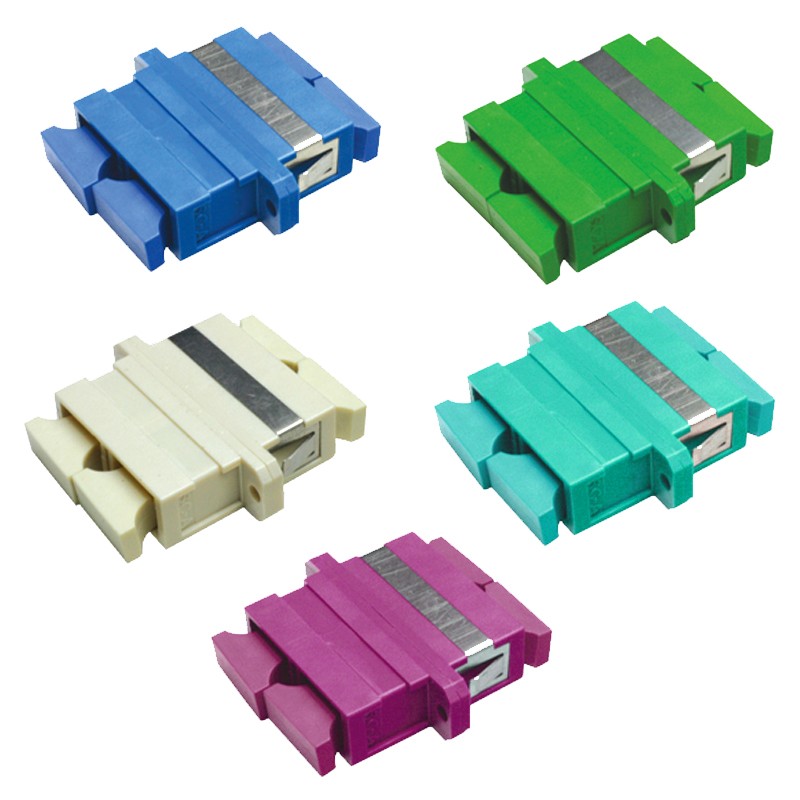

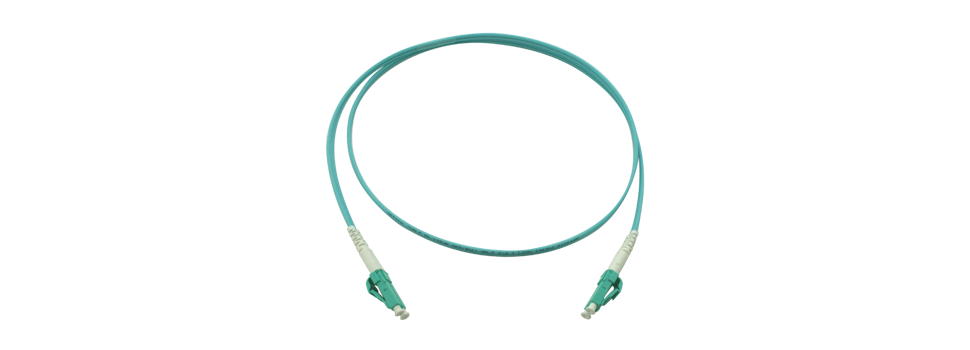

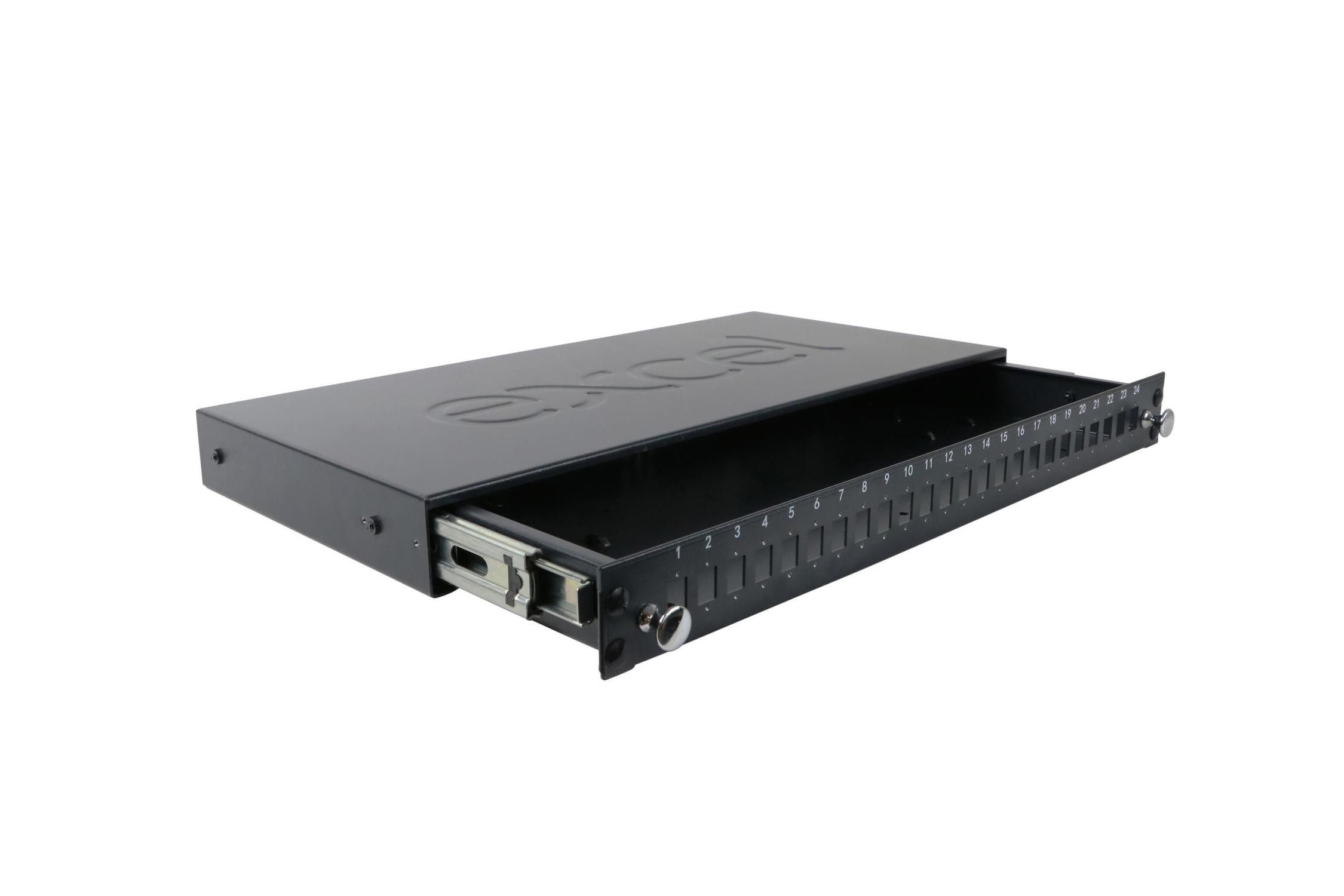

SISTEMAS CABLEADO EN FIBRA OPTICA

La fibra óptica son filamentos de 125 micras de diámetro. Se pueden distinguir el núcleo central, de material plástico o sílice (oxido de silicio y germanio) con un alto índice de refracción. Este nucleo está recubierto de una segunda capa concéntrica del mismo tipo de material con menor índice de refracción, que se conoce como revestimiento. Esta característica permite a la fibra guiar ondas dieléctricas de frecuencias ópticas a través de su núcleo a largas distancias.

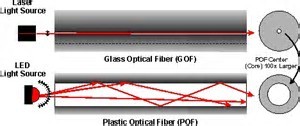

En las transmisiones de datos se pueden utilizar dos tipos de fibra óptica:

-Fibra óptica plástica (POF).

-Fibra óptica de sílice.

Fibra óptica plástica; son fibras de gran diámetro en comparación con las de sílice (entre 30 y 100 veces). En la actualidad tiene un uso limitado (control industrial, iluminación, aplicaciones en el campo de la medicina, etc.)

Fibra óptica de sílice: son las fibras optimizadas en la transmisión de datos. Para conseguir gran velocidad de transmisión a largas distancias.

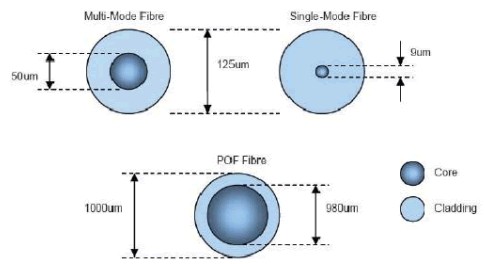

En la fibra óptica se pueden apreciar dos partes bien diferenciadas tanto en la naturaleza de los materiales como en su funcionalidad: nucleo y revestimiento.

Nucleo: Es la parte central del filamento yesta compuesta por óxido de silicio y germanio y tiene un alto indice de refracción. En función del tipo de fibra puede tener desde aproximadamente 9 micras en las fibras monomodo. Y 50 micras o 62,5 micras en las fibras multimodo.

Revestimiento:lo compone una capa hasta las 125 micras, de la misma naturaleza silícea que el núcleo, pero con un índice de refracción distinto, que evita la fuga del haz de luz por el efecto de la reflexión. Lo que permite que la luz se transmita a través del núcleo.

Cada ruta o trayectoria que puede seguir un haz de luz se conoce como campo modal o modo de propagación. En función del número de campos modales que permite el nucleo de una fibra, se distingen dos tipos de fibra: monomodo (SM) y multimodo (MM).
