SISTEMA CABLEADO ESTRUCTURADO EN COBRE

Un sistema de cableado estructurado, engloba todos los elementos que forman parte de una red LAN (Local Area Network). Los elementos principales de una red de cableado estructurado en cobre  se pueden definir en tres partes bien diferenciadas.

-Cableado Horizontal: como su propio nombre indica, biene definido como la parte de la red local que une los puestos de trabajo con los rack de planta. Se realiza con cables de pares trenzados, mediante una topología en estrella. Se pueden diferenciar 4 elementos básicos.

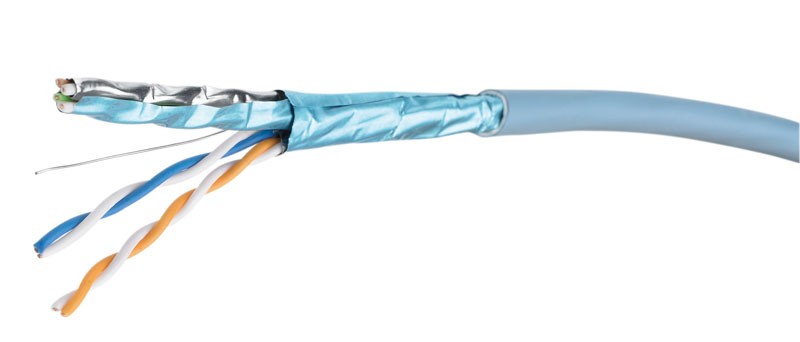

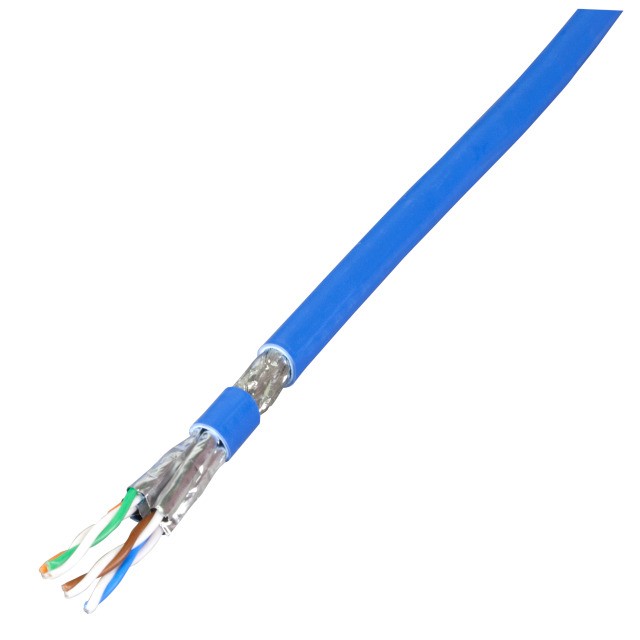

Cable de par trenzado; Se trata de un cable de 4 pares trenzados par a par y trenzados entre si. Estos pueden ser apantallados (STP;Shielded Twisted Pair), o sin apantallar (UTP; Unshielded Twistwed Pair). La sección de los conductores varia en función de la clase o categoría del sistema.

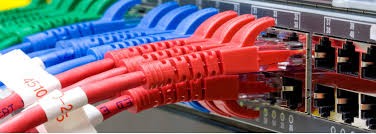

Paneles de parcheo; Son los elementos dispuestos en el rack de comunicaciones. Construidos de material plástico o metálico. Sirven de  soporte de los conectores en la parte del rack y concentran en él los cables que dan servicio a los puestos de trabajo.

Conectores hembra; son los elementos terminales ubicados en el extremo de cada cable (uno en la parte del rack de comunicaciones formando parte del panel, y el otro en el puesto de trabajo). Este tramo que comprende el conector del panel + cable + conector del puesto de trabajo, se define como Enlace Permanente. Es aconsejable que el enlace permanente no supere los 90m.

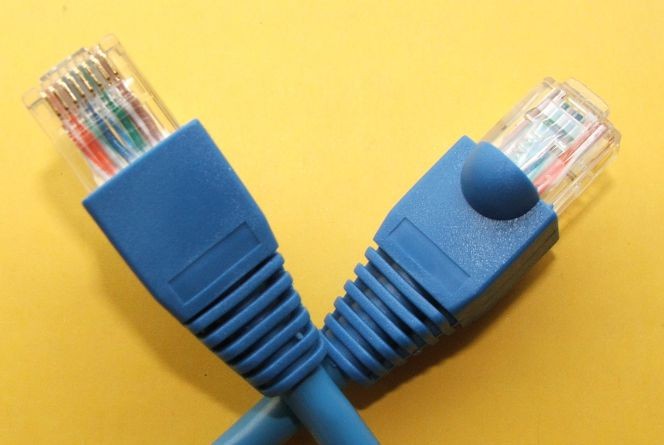

Cordones o latiguillos; Son los elementos aereos del cableado horizontal. Estan formados por un tramo de cable de par trenzado flexible acabado en ambas puntas en un conector macho RJ45. Se denomina Canal, al conjunto del Enlace Permanente + cordón del puesto de trabajo + cordón del rack.

-Cabledo Vertical; Se denomina así, a la parte de la red local, que une los racks de planta entre sí mediante una topología en estrella. Es importante tener en cuenta las necesidades de los anchos de banda de los cableados horizontales para diseñar correctamente el cableado vertical.

-Cableado de Campus: En redes cuya dimensión emgloba distintos edificios. Serian las uniones entre los cuartos técnicos de los distintos edificiós. Por cuestiones de distancias y de ancho de banda, en esta parte del cableado es mas lógico que se utilice la fibra óptica. Igualmente la disposición de estos enlaces se dispondrían en una topología en estrella.

La estructura final de una red de cableado estructurado adoptaría una topología en arbol.
