CABLES MULTIPARES / REGISTROS

 Las construcciones de pares trenzados es indicada para circuitos que requieren aislamiento y minimización de ruido por desequilibrios de capacitancia. Aún más cuando es emplean blindajes individual o total. Hay una amplia variedad de materiales de aislamiento y cubiertas para cumplir con las necesidades específicas de las aplicaciones electrónicas. Encontrará que los cables de comunicaciones y control están fabricados para cumplir con los requisitos y aprobaciones más recientes de UL, CSA, NEC y RoHS.

 Los cables que anteriormente se empleaban en circuitos de voz pueden emplearse, según la Recomendación UIT-T G.614 para transmisiones digitales a velocidades binarias de 6 a 34 Mbit/s

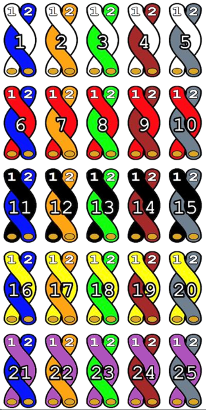

Los pares se identifican por colores; el primer cable lleva el color de referencia y el segundo alterna en la secuencia azul-naranja-verde-marrón-gris. Cada unidad básica se compone de los 25 pares así codificados:

 codigo color pares



Cada unidad básica se rodea con una cinta bicolor siguiendo el mismo orden: blanco/azul, blanco/naranja…La última unidad básica incorpora un par extra, blanco/negro, denomino piloto, empleado para comunicaciones y pruebas de los instaladores.



Los cables de pares pueden solicitarse con cubiertas EAP, EAPSP, EATI, y, según fabricante, el grosor de los conductores vendrá indicado en galga americana (AWG) o en milímetros de diámetro:



AWG

sección mm2

Ø mm

Ω/km

22

0,326

0,644

54,8

23

0,258

0,573

70,1

24

0,205

0,511

89,2

25

0,163

0,455

111

26

0,129

0,405

146
